Nasávaná kartonáž – tvarové obaly z papíru
Nasávaná kartonáž je tvarový obal vyráběný z recyklovaného papíru, který se nasává na formu a vysuší do požadovaného tvaru. Vznikají tak pevné a přitom lehké výlisky přesně podle tvaru produktu, které ho bezpečně fixují a chrání před nárazy. Je plně z recyklovaného papíru a sama o sobě recyklovatelná, takže patří k nejekologičtějším druhům obalů.
K čemu se nasávaná kartonáž hodí
- Plata a proložky – klasické plato na vejce, ovoce nebo lahve, oddělující a stabilizující obsah
- Tvarové fixace na míru – výlisky kopírující tvar produktu pro přesné uložení a ochranu
- Elektronika a křehké zboží – náhrada pěnových a plastových fixací u citlivých výrobků
- Ekologická volba – plně recyklovatelný materiál z recyklovaného papíru
Jak nasávaná kartonáž vzniká
Surovinu tvoří převážně sběrový papír, odřezky lepenky a papírenský výrobní odpad. Ve vodě se rozvlákní na řídkou suspenzi, ve které tvoří vláknina zhruba jedno procento. Do suspenze se ponoří sítová forma ve tvaru budoucího výlisku a podtlak na síto nasaje vrstvu vláken, zatímco voda proteče ven – odtud název nasávaná kartonáž. Mokrý výlisek se z formy sejme a vysuší v průběžné sušárně, nebo se dosouší ve vyhřívané formě pod tlakem. Nakonec se ořízne, případně se do něj vysekají otvory.
Voda z procesu se vrací zpět do oběhu. Hmotu lze před tvarováním obarvit nebo klížit, čímž se mění vzhled výlisku i jeho odolnost proti vlhkosti.
Tvar vzniká na formě, ne řezáním nebo ohýbáním, takže výlisek může mít žebra, přepážky, lůžka a důlky podle geometrie produktu. U fixací na míru proto ke každému novému tvaru patří vlastní forma.
Provedení
Výlisky se liší hlavně způsobem sušení, a tím i povrchem a přesností.
- Hrubý výlisek – Suší se volně bez lisování, jedna strana zůstává drsná a stěna je silná několik milimetrů. Používá se na plata, proložky, podložky a jednodušší fixace, u kterých nezáleží na vzhledu.
- Lisovaný (tenkostěnný) výlisek – Dosouší se ve vyhřívané formě pod tlakem. Stěna má kolem 0,5–1,5 mm, povrch je hladší a rozměr přesnější. Hodí se tam, kde produkt dosedá přesněji nebo kde je obal po otevření vidět.
- Dodatečně upravený výlisek – Hydrofobní úprava, barvená hmota, potisk, ražba loga či recyklační značky nebo výsek otvorů.
Povrch základního provedení je matný a barvu určuje vstupní papír – obvykle je šedá nebo hnědá.
K čemu se používá
- Tvarové fixace na míru – Výlisek drží konkrétní produkt uvnitř krabice, takže odpadá volná výplň. Bývá to jednostranné lůžko, nebo dvojice dílů, které produkt sevřou shora i zdola. Uplatní se u elektroniky, kosmetiky a strojních dílů, kde nahrazuje pěnové a plastové fixace.
- Rohy a koncovky – Nasazují se na rohy nebo konce většího výrobku a drží ho v odstupu od stěn krabice.

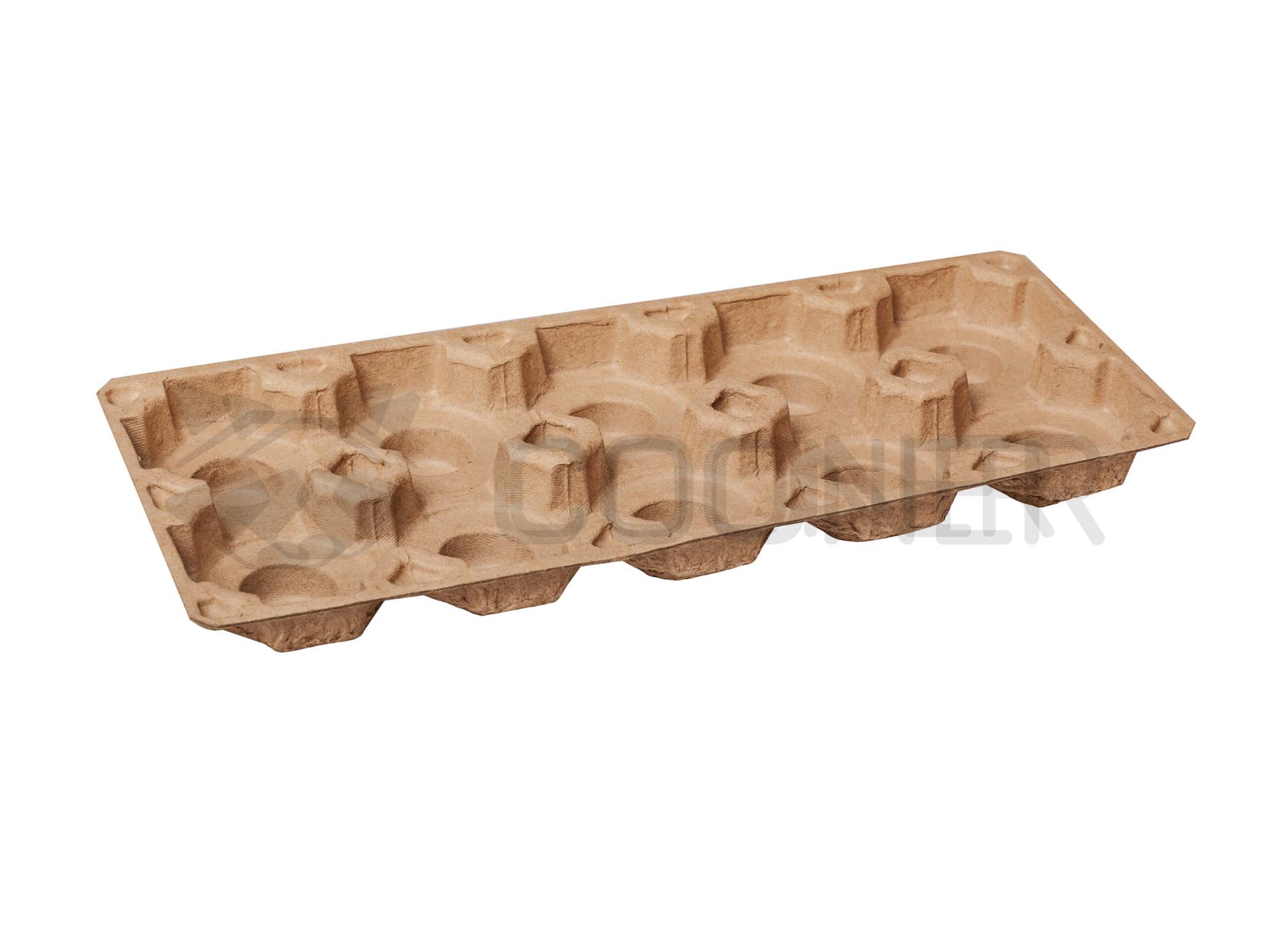

- Plata a proložky – Lůžka pro vejce, ovoce nebo lahve a proložky mezi vrstvy zboží. Běžným formátem je plato na 30 vajec o rozměru přibližně 300 × 300 mm.

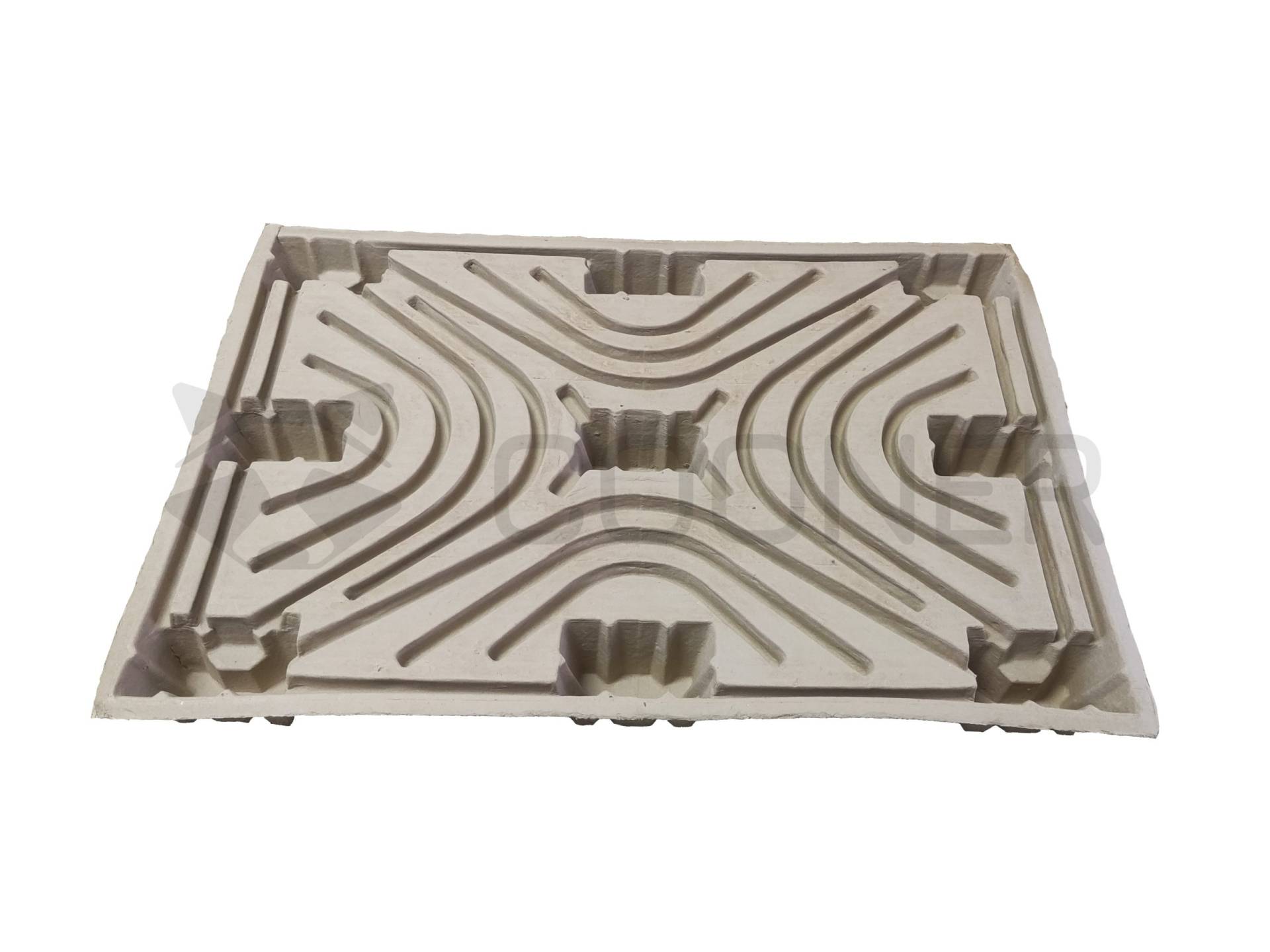

- Palety – Z nasávané kartonáže se lisují i lehké jednorázové palety s nožičkami tvarovanými v jednom kuse.
Z čeho vyjít při návrhu
Rozhoduje produkt, krabice, do které výlisek přijde, a objem odběru.
- Hmotnost, geometrie a nejcitlivější místa produktu – podle nich se navrhuje lůžko a body opory.
- Vnitřní rozměr krabice – určuje vnější obrys výlisku.
- Počet variant produktu – u širokého sortimentu často rozhoduje o tom, zda má nasávaná kartonáž smysl, protože každý další tvar znamená další formu.
- Stohování a skladování – plata a proložky se zanořují do sebe; u fixací na míru záleží na tvaru, jak těsně jdou prázdné díly naskládat.
- Prostředí – vlhko, tuk a styk s potravinami mění volbu materiálu i úpravy.
Na co si dát pozor
- Úkosy a zaoblení – Výlisek se musí z formy uvolnit, proto mají stěny úkos několik stupňů a hrany jsou zaoblené. Svislé stěny, ostré hrany a podřezy vyrobit nejdou.
- Tolerance jsou širší než u plastu – Hmota se při sušení smršťuje, s čímž se počítá už při návrhu formy. Nenavrhujte těsné dosedy.
- Vlhkost – Papír nasákne vodu a výlisek ztrácí tuhost. Hydrofobní úprava odolnost zvyšuje, do mokrého prostředí se ale nasávaná kartonáž nehodí.
- Potraviny a tuk – Pro přímý styk s potravinami je nutný vhodný materiál a doklad o shodě. Tukovzdorné úpravy se dříve často dělaly pomocí PFAS; od 12. 8. 2026 omezuje nařízení PPWR jejich obsah v obalech pro styk s potravinami.
- Změna produktu znamená novou formu, ne úpravu stávající.
- Pádová zkouška – Před rozjezdem série ověřte výlisek s reálným produktem – u sebe nebo ve zkušebně.
Nasávaná kartonáž, nebo EPS
Nejbližší alternativou jsou EPS obaly z pěnového polystyrenu. EPS je lepší volba, když zásilka potřebuje tepelnou izolaci nebo když těžký díl musí snést opakované rázy. Nasávaná kartonáž se hodí tam, kde je cílem papírový obal, který příjemce bez třídění odloží do sběru papíru, a u běžně křehkého zboží, u kterého výlisek k ochraně stačí. U rovných tvarů a jednoduchého prokládání obvykle stačí papírové proložky nebo papírová voština. Když má být produkt vidět, volí se blistr.
Podklady k poptávce
- Vzorek produktu nebo 3D model, ideálně obojí
- Vnitřní rozměr krabice, do které výlisek přijde
- Hmotnost produktu a místa, na která se nesmí tlačit
- U plat a proložek druh a velikost zboží, počet kusů v jedné vrstvě a způsob stohování
- Prostředí, kterým obal projde: vlhko, tuk, potraviny
- Předpokládané roční množství a počet variant
Otázky a odpovědi
Co je nasávaná kartonáž?
Tvarový obal z rozvlákněného, převážně recyklovaného papíru. Vlákna se nasají na sítovou formu, výlisek se vysuší a ořízne. Drží produkt v poloze a tlumí rázy. Základní provedení je bez lepidla a bez plastové vrstvy.
Dodáváte plata na vejce?
Ano, plata na vejce, ovoce i lahve patří do nabídky. Uveďte počet vajec v platu, jejich velikost a předpokládaný odběr.
Lze fixaci navrhnout přesně na náš produkt?
Ano, tvarové fixace na míru jsou vedle plat a proložek druhou hlavní skupinou nabídky. Ke každému novému tvaru vzniká forma; jak se u konkrétní zakázky řeší, uvedeme v nabídce. Pošlete vzorek nebo 3D model, rozměr krabice a odhad ročního odběru.
Jak nasávaná kartonáž snáší vlhkost?
Hůř než plast. Papír ve vlhku měkne a ztrácí tuhost. Hydrofobní úprava hmoty odolnost zlepší, trvale mokré prostředí ale výlisek nevydrží. Pokud obal projde vlhkým skladem nebo místem, kde se sráží voda, napište to do poptávky.
Patří použitý výlisek do papíru?
Výlisek bez povrchové úpravy ano, pokud je čistý a suchý. Příjemce z něj nic neodděluje. U upravených provedení záleží na druhu úpravy.
Jak dlouho trvá fixace na míru?
Termín určuje hlavně to, zda se vyrábí nová forma. Požadovaný termín uveďte v poptávce, v nabídce napíšeme, zda je reálný.
